03981
Serie civili / Serie civili View Wireless / Componenti comuni / Componenti non modulari

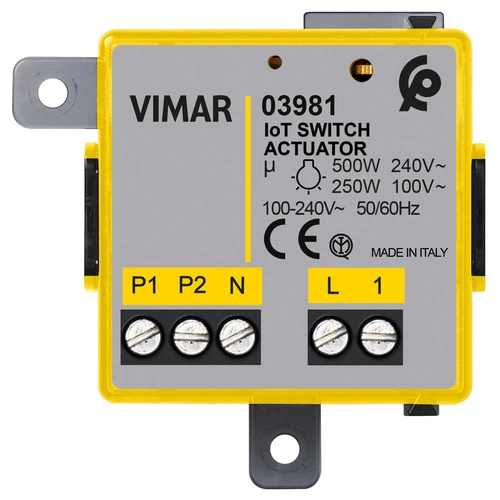

Modulo relè connesso IoT
Apparecchio di comando elettronico IoT con uscita a relè NO 100-240 V 50/60 Hz per lampade ad incandescenza 500 W, lampade LED 100W, trasformatori elettronici 250 VA, lampade fluorescenti 120 W, controllo da remoto, 1 ingresso per comando filare per richiamare uno scenario, doppia tecnologia IoT su standard Bluetooth 5.0 per realizzazione sistema mesh VIEW Wireless e su standard Zigbee 3.0, alimentazione 100-240 V 50/60 Hz, installazione da incasso (retrofrutto)
- Configurazione da App View Wireless per sistema Bluetooth technology e App Amazon per Zigbee technology
- Compatibile con Alexa, Google Home e IFTTT, attraverso l'apposito gateway o hub Zigbee
- La forma favorisce la massima flessibilità di installazione (retrofrutto, scatole di derivazione, ecc.)
- Se pilotati direttamente dai comandi senza batteria, non è necessario il cablaggio con pulsanti elettromeccanici
Stato prodotto
3 - Prod. gestito
Istruzioni, Manuali, Documentazione
- Foglio istruzioni multilingua Light (877 kb)
- ورقة الإرشادات (501 kb)
- Foglio istruzioni (437 kb)
- Notices techniques (435 kb)
- Hoja de instrucciones (434 kb)
- Instructions sheet (430 kb)
- Φύλλο οδηγιών (589 kb)
- Anwendungshinweise (457 kb)
- Manuel appli View Wireless (36765 kb)
- Manual app View Wireless (36761 kb)
- Manual View Wireless app (36821 kb)
- Εγχειρίδιο τεχνικού εγκατάστασης (37889 kb)
- Installationsanleitung View Wireless (36780 kb)
- Manuale app View Wireless (19181 kb)
Disegni
Sistemi di bus per impianti
Attuatore a relè sistema bus
No
No
Sì
No
No
Zigbee
Sì
Installazione a incasso
0
No
No
19. Certificato NOM - Messico
29. Marchio QCERT - Colombia
37. Marcatura CMIM - Marocco
37. Marcatura CMIM - Marocco
40. Bluetooth technology
42. Zigbee certified
92. RoHS UAE
Barcode
| Domanda: | Quanti dispositivi posso installare in un sistema Wireless? |
|---|---|
| Risposta: | Il sistema ammette la configurazione di massimo 64 dispositivi per ogni gateway cod. 14597-16497-19597-20597 |
| Domanda: | Quale App è dedicata alla configurazione del sistema? |
| Risposta: | La configurazione del sistema avviene utilizzando l'APP View Wireless. |
| Domanda: | Come si effettua il reset dei dispositivi? |
| Risposta: | Il reset avviene attraverso una pressione prolungata del pulsante di configurazione che dovrà avvenire entro 5 min dalla messa in servizio (alimentazione) del prodotto. |
| Domanda: | Quanti Energy meter art.02963 posso installare in un sistema Wireless? |
| Risposta: | Ogni sistema connesso ammette massimo 2 misuratori art.02963. |
| Domanda: | Se utilizzo il funzionamento in modalità ZIgBee 3.0 con che App configuro i dispositivi Vimar? |
| Risposta: | È necessario utilizzare l'APP VIEW Wireless per convertire la modalità di funzionamento (default Bluetooth) nella modalità ZigBee dei prodotti che lo prevedendo. Mentre per la configurazione si utilizzerà l'App specifica del sistema gateway ZigBee in uso (per esempio App Amazon) |
| Domanda: | Il deviatore connesso art.14592-19492-19592-20592 può essere usato come interruttore per una presa comandata |
| Risposta: | No in quanto è necessario un carico minimo pari a 2W per corretto funzionamento. Per gestire una presa comandata si può usare l’art. 14593-16493-19593-20593 o l’art. 03981 |
| Domanda: | Come posso montare il relè con i pulsanti che interrompono il neutro e non la fase? |
| Risposta: | È strettamente necessario rispettare la schemistica, per la quale il collegamento dei pulsanti avviene lato fase. Pertanto l'unica soluzione possibile per integrare il prodotto è quella di modificare il cablaggio in modo che i pulsanti esistenti vadano ad agganciarsi sulla fase e non sul neutro. |
