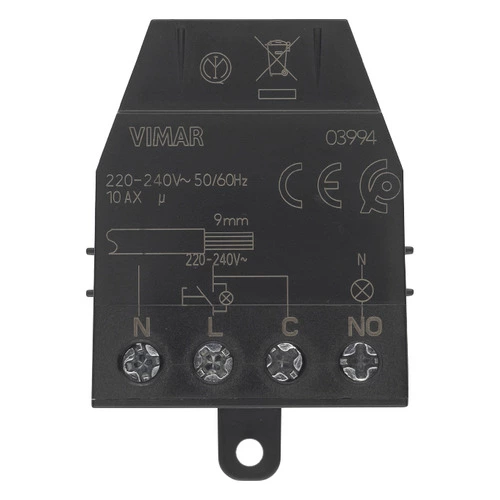

Modulo relé 4 morsetti impulsi Quid 10AXCodice 03994

03994: Serie civili / Serie civili tradizionali / Componenti comuni / Componenti non modulari
Modulo relé 4 morsetti impulsi Quid 10AX: Modulo relè magnetico silenzioso Quid ad impulsi sequenziali ON/OFF, 1 ingresso per pulsante NO su fase (L) o su neutro (N), 1 uscita a relè NO 10 AX 220-240 V~ 50/60 Hz, installazione da incasso (retrofrutto, derivazione o sotto copriforo)
Stato prodotto: 3 - Prod. gestito

Istruzioni, Manuali, Documentazione

Disegni

Gruppo
Relè

Classe
Relè di commutazione

Corrente nominale
10 A

Larghezza
39,00 mm

Altezza
54,50 mm

Profondità
22,50 mm

00. Marcatura CE - UE

01. Marchio IMQ - Italia

37. Marcatura CMIM - Marocco

Q.tà minima ordine: 1 NR

Barcode

8007352747784

4,3x2,9x5,7 [cm]

42,6 [g]

8007352747791

10 NR

13,9x12x7,1 [cm]

472,8 [g]

8007352755413

170 NR

39x29,5x22 [cm]

8.426 [g]

Legal

Vimar si riserva il diritto di modificare in ogni momento e senza preavviso le caratteristiche dei prodotti riportati. L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati. Per le condizioni di utilizzo delle informazioni presenti sulla scheda prodotto vedere Condizioni di utilizzo.
