Scatola inc. rotonda p/leggere azzurro - 0RV71701

Pdf
Vimar - 0RV71701 - Scatola inc. rotonda p/leggere azzurro
Vimar - 0RV71701 - Scatola inc. rotonda p/leggere azzurro
0RV71701

Contenitori e scatole / Scatole da incasso / Per pareti leggere

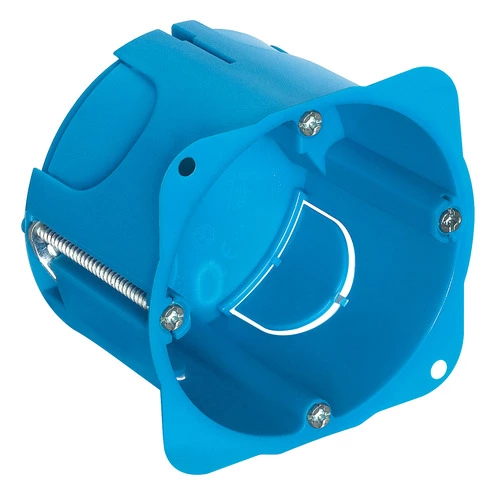

Scatola inc. rotonda p/leggere azzurro
Scatola da incasso rotonda (GW 850 °C) per pareti leggere, azzurro. Adatta solo per supporti senza griffe

  • Adatta a pareti leggere di diversa tipologia (es: cartongesso, legno, laminato plastico o similari)
  • Predisposizione foro con fresa a tazza di diametro 68 mm. Dima di centraggio fori integrata sul retro
  • Prefratture a ritenuta migliorata, predisposte per l’inserimento di tubi di diversa sezione (16, 20 o 25 mm) e alette in metallo per fissaggio della scatola a pareti di spessore variabile tra 1 e 38 mm
  • Squadrette per il fissaggio delle viti dei supporti realizzate in metallo
  • Ampia gamma di accessori disponibili: accessori con funzione di dima per tracciamento foro, di unione per installazione in batteria e di installazione sul lato interno della parete; separatori interni; coperchi estetici

Stato prodotto
3 - Prod. gestito

Gruppo
materiale di connessione
Classe
Scatole derivazione incasso per montaggio a parete
Tipo di montaggio
parete forata
Forma
rettangolare
Tipologia costruttiva
cassetta/scatola di giunzione per apparecchi
Tipologia
altri
Equipaggiato di anello girevole
No
Accoppiabile
Sì
Attrezzatura
senza
Diametro
68 mm
Lunghezza
71,50 mm
Larghezza
71,50 mm
Profondità
0,00 - 50,00 mm
Profondità interna
50,00 mm
Per numero di inserti apparecchi
2
Fissaggio degli apparecchi
avvitare
Con viti
No
Passaggio scatola tramite foro sfondabile
Sì
Passaggio scatola tramite membrana di tenuta
No
Passaggio scatola tramite raccordi per tubo
No
Passaggio scatola tramite membrana graduata
No
Per diametro del tubo
20/25 mm
Bloccaggio del tubo
No
Bloccaggio tubo opzionale
No
Inserimento dal retro
Sì
Numero di ingressi
8
Numero di manicotti in dotazione
0
Materiale
plastica
Senza alogeni
Sì
Trattamento superficie
non trattato
Colore
blu
Grado di protezione (IP)
IP00
Esecuzione coperchio
senza
Coperchio trasparente
No
Fissaggio del coperchio
avvitato
Piombabile
No
Integrità del circuito
senza
Con schermatura
No
Ermetico al vento
No
Sezione max. del conduttore
0
Numero di poli del morsetto
0
Morsetto fissato in posizione
No
Fissaggio del gancio portalampada
No
Raccordo
senza
Con piastrine per chiodatura
No
Applicazione speciale
senza

00. Marcatura CE - UE

01. Marchio IMQ - Italia

43. Marchio UKCA - Regno Unito

96. Esperto elettrotecnico

Q.tà minima ordine: 20 NR

Barcode

Barcode Qty 1 NR
8007352523586
1 NR
7,15x6,9x5,7 [cm]
26,9 [g]
Barcode Qty 20 NR
8007352523647
20 NR
28,4x24,4x11,9 [cm]
690,9 [g]
