Scatola incasso12-14M leggere+coperchio - 0TV71720

Pdf

0TV71720
Infrastruttura di impianto / Contenitori e centralini / Scatole portafrutto / Da incasso

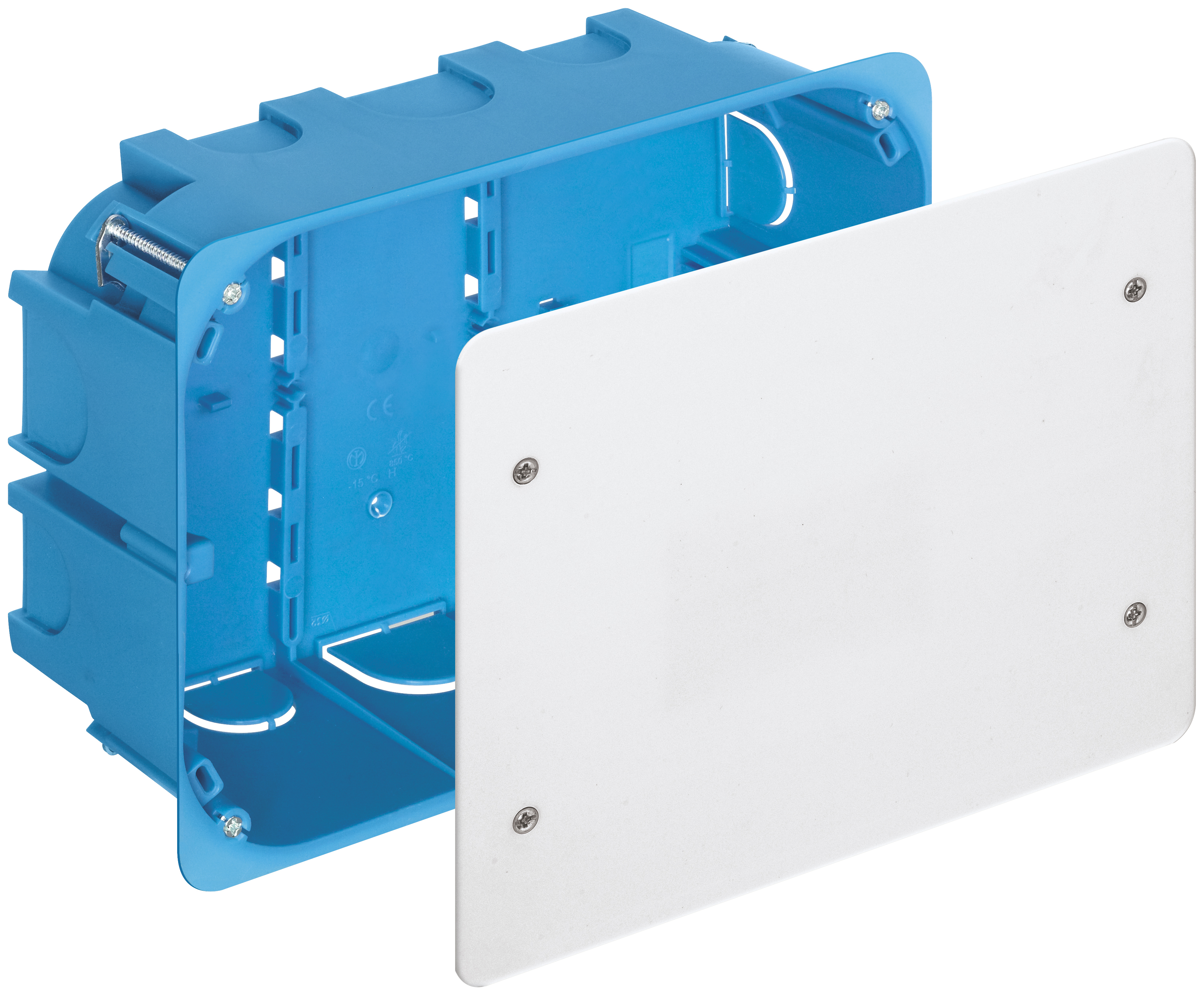

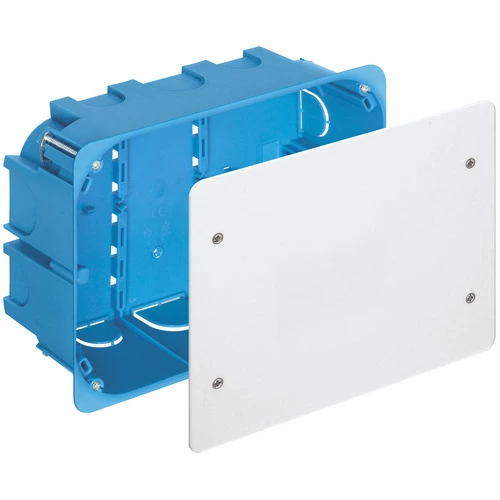

Scatola incasso12-14M leggere+coperchio
Scatola da incasso multifunzione (GW 850 °C) per pareti leggere azzurra, completa di coperchio bianco con viti

  • Adatta a pareti leggere di diversa tipologia (es: cartongesso, legno, laminato plastico o similari)
  • Predisposizione foro con fresa a tazza di diametro 68 mm. Dima di centraggio fori integrata sul retro
  • Prefratture a ritenuta migliorata, predisposte per l’inserimento di tubi di diversa sezione (16, 20 o 25 mm) e alette in metallo per fissaggio della scatola a pareti di spessore variabile tra 1 e 38 mm
  • Ampia gamma di accessori disponibili: accessori con funzione di dima per tracciamento foro, di unione per installazione in batteria e di installazione sul lato interno della parete; separatori interni; coperchi estetici

Stato prodotto
2 - Prod. in eliminaz.

Gruppo
Materiale di connessione (elettrotecnico)
Classe
Scatole derivazione incasso per montaggio a parete
Tipo di montaggio
Parete forata
Forma
Rettangolare
Tipologia costruttiva
Cassetta/scatola di giunzione per apparecchi
Tipologia
Altro
Equipaggiato di anello girevole
No
Accoppiabile
Attrezzatura
Senza
Diametro
0 mm
Lunghezza
142,80 mm
Larghezza
199,30 mm
Profondità
0,00 - 70,00 mm
Profondità interna
50,00 mm
Per numero di inserti apparecchi
14
Fissaggio degli apparecchi
Avvitare
Con viti
No
Passaggio scatola tramite foro sfondabile
Passaggio scatola tramite membrana di tenuta
No
Passaggio scatola tramite raccordi per tubo
No
Passaggio scatola tramite membrana graduata
No
Per diametro del tubo
20/25 mm
Bloccaggio del tubo
No
Bloccaggio tubo opzionale
No
Inserimento dal retro
Numero di ingressi
10
Numero di manicotti in dotazione
0
Materiale
Plastica
Senza alogeni
Protezione della superficie
Non trattato
Colore
Blu
Grado di protezione (IP)
IP00
Esecuzione coperchio
Senza
Coperchio trasparente
No
Fissaggio del coperchio
Avvitato
Piombabile
No
Integrità del circuito
Senza
Con schermatura
No
Ermetico al vento
No
Sezione max. del conduttore
0
Numero di poli del morsetto
0
Morsetto fissato in posizione
No
Fissaggio del gancio portalampada
No
Raccordo
Senza
Applicazione speciale
Senza
Q.tà minima ordine: 5 NR

Barcode

Barcode Qty 1 NR
8007352523760
1 NR
20x14x7 [cm]
220,5 [g]
Barcode Qty 5 NR
8007352523777
5 NR
37,5x30x21 [cm]
1.487 [g]
