Placca Classica 3M oro opaco - 16733.33

Pdf
Vimar - 16733.33 - Placca Classica 3M oro opaco
Vimar - 16733.33 - Placca Classica 3M oro opaco

16733.33
Serie civili / Serie civili tradizionali / IDEA / Placche

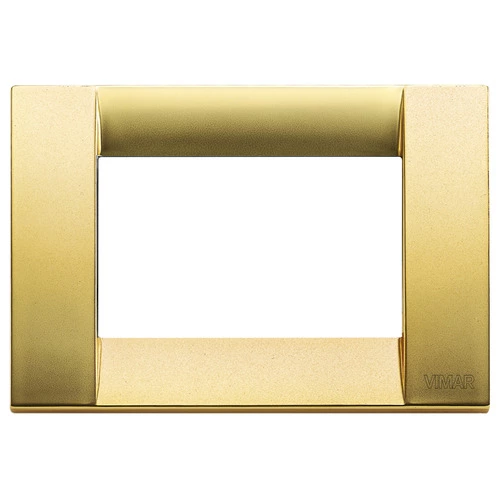

Placca Classica 3M oro opaco
Placca Classica 3 moduli, metallo pressofuso, oro opaco

Stato prodotto
3 - Prod. gestito

Potrebbe interessarti anche

16723
16723 - Supporto 3M Arké Idea + viti grigio
16813.Q
16813.Q - Supporto IP55 3M grigio
16813.Q.B
16813.Q.B - Supporto IP55 3M bianco

Video

Disegni

vista ingombri art. 16733.33
PNG DXF
vista posteriore art. 16733.33
PNG DXF
vista 3D art. 16733.33
PNG DXF
Gruppo
Dispositivi di commutazione domestici
Classe
Placca
Numero di unità
3
Direzione di montaggio
Orizzontale e verticale
Numero di unità orizzontali
3
Numero di unità verticali
1
Numero dei moduli in orizzontale (per costruzione modulare)
3
Numero dei moduli in verticale (per costruzione modulare)
1
Con cornice di montaggio
Sì
Adatto per scatola di canale sotterraneo
Sì
Adatto per canale da incasso per apparecchi
Sì
Adatto per installazione ad incasso
Sì
Casella di testo/superficie di marcatura
Sì
Materiale
Metallo
Qualità del materiale
Altro
Senza alogeni
Sì
Protezione della superficie
Laccato
Tipo superficie
Opaco
Colore
Oro
Codice RAL (simile)
1036
Trasparente
No
Con coperchio a cerniera
No
Grado di protezione (IP)
IP00
Tipo di fissaggio
Fissaggio a morsetto
Larghezza
120,00 mm
Altezza
82,00 mm
Profondità
9,25 mm
Larghezza di montaggio
120,00 mm
Altezza della parte incassata
82,00 mm
Diametro del foro (apertura)
0 mm

00. Marcatura CE - UE

01. Marchio IMQ - Italia

Q.tà minima ordine: 10 NR

Barcode

Barcode Qty 1 NR
8007352102958
1 NR
12,5x8,5x1,1 [cm]
101,45 [g]
Barcode Qty 10 NR
8007352102965
10 NR
13,5x12,4x9,2 [cm]
1.166,3 [g]
Barcode Qty 160 NR
8007352703827
160 NR
50,5x20x28 [cm]
17.900 [g]
