Vimar - 19005.0 - Meccanismo deviatore 1P 16AX

19005.0
Serie civili / Serie civili tradizionali / ARKÉ / Dispositivi

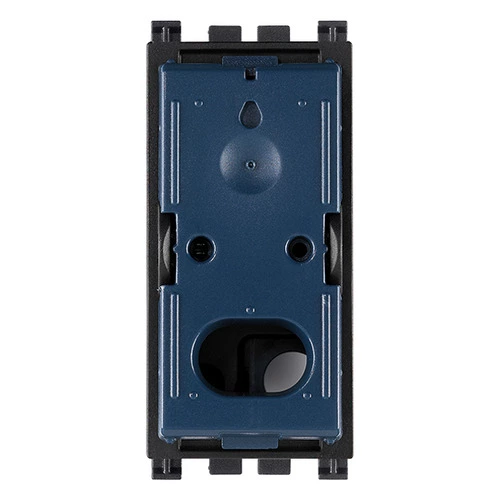

Meccanismo deviatore 1P 16AX
Meccanismo deviatore 1P 16 AX 250 V~ illuminabile, da completare con tasto 1-2-3 moduli. Max 200 W per lampade con alimentatore integrato (IEC 60669-1:2017)

Stato prodotto
3 - Prod. gestito

Istruzioni, Manuali, Documentazione

Video

Disegni

vista ingombri art. 19005.0
PNG DXF
vista posteriore art. 19005.0
PNG DXF
vista 3D art. 19005.0
PNG DXF
Gruppo
Dispositivi di commutazione domestici
Classe
Comando per impianti
Tipo funzionamento
Deviatore
Tipo di comando
Bascula/tasto
Composizione
Dispositivo modulare per interruttori domestici
Numero moduli da frutto
1
Interruttore a tasto
Sì
Numero di bascule di azionamento
1
Tipo di montaggio
Incassato
Tipo di fissaggio
Bloccare in posizione
Con piastra di montaggio
No
Materiale
Plastica
Qualità del materiale
Materiale termoplastico
Senza alogeni
Sì
Protezione della superficie
Non trattato
Tipo superficie
Opaco
Colore
Blu
Codice RAL (simile)
7015
Casella di testo/superficie di marcatura
Si
Illuminazione
Opzionale
Funzione di illuminazione
Controllo e orientamento
Tipo di illuminazione
LED sostituibile
Adatto per classe di protezione (IP)
IP40
Tensione nominale
250 V
Corrente nominale
16,00 A
Contatto di feedback
No
Tipo di collegamento
Morsetto a vite
Interruttore della lavatrice
No
Larghezza dell'apparecchio
22,30 mm
Altezza dell'apparecchio
49,00 mm
Profondità dell'apparecchio
40,50 mm
Profondità di incasso
25,00 mm

00. Marcatura CE - UE

01. Marchio IMQ - Italia

14. Marchio TSE - Turchia

15. Marchio CCC - Cina

19. Certificato NOM - Messico

28. Marchio NSW - Australia

29. Marchio QCERT - Colombia

34. Marchio PSE - Giappone

36. Marchio ISI - India

37. Marcatura CMIM - Marocco

96. Esperto elettrotecnico

99. Direttiva RAEE

Q.tà minima ordine: 20 NR

Barcode

Barcode Qty 1 NR
8007352412989
1 NR
4,1x2,8x5,3 [cm]
25,3 [g]
Barcode Qty 20 NR
8007352412996
20 NR
21,4x11,6x6 [cm]
565,1 [g]
Barcode Qty 460 NR
8007352637085
460 NR
57,5x22,5x30 [cm]
14.170 [g]
