Deviatore 1P 16AX assiale grigio - 20105

Pdf
Vimar - 20105 - Deviatore 1P 16AX assiale grigio
Vimar - 20105 - Deviatore 1P 16AX assiale grigio
20105

Eikon / Apparecchi / Apparecchi di comando base

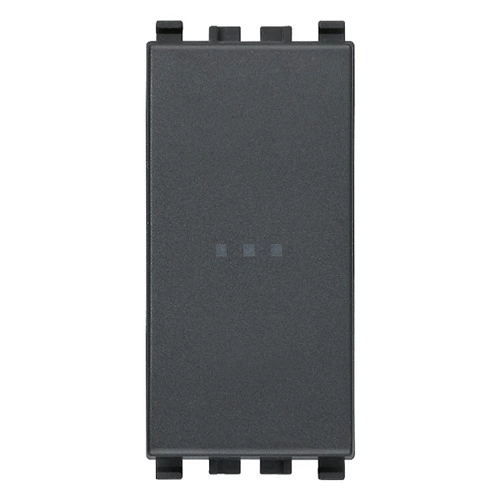

Deviatore 1P 16AX assiale grigio
Deviatore 1P 16 AX 250 V~ assiale illuminabile, tasto sostituibile, grigio. Max 200 W per lampade con alimentatore integrato (IEC 60669-1:2017)

Stato prodotto
3 - Prod. gestito

Istruzioni, Manuali, Documentazione

Video

Disegni

vista ingombri art. 20105
PNG DXF
vista posteriore art. 20105
PNG DXF
vista 3D art. 20105
PNG DXF
Gruppo
gamme di interruttori/connettori per impianti
Classe
Comando per impianti
Tipo funzionamento
deviatore
Tipo di comando
bascula/tasto
Composizione
dispositivo modulare per programmi d'interruttori d'impianti
Numero moduli da frutto
1
Interruttore a tasto
Sì
Numero di bascule di azionamento
0
Tipo di montaggio
incassato
Tipo di fissaggio
bloccare in posizione
Con piastra di montaggio
No
Materiale
plastica
Qualità del materiale
materiale termoplastico
Senza alogeni
Sì
Trattamento superficie
non trattato
Tipo superficie
opaco
Colore
grigio
Codice RAL (simile)
7024
Casella di testo/superficie di marcatura
sì
Illuminazione
opzionale
Funzione di illuminazione
controllo e orientamento
Tipo di illuminazione
LED sostituibile
Adatto per classe di protezione (IP)
IP40
Tensione nominale
250 v
Corrente Nominale
16,00 A
Contatto di feedback
No
Tipo di collegamento
morsetto a vite
Interruttore della lavatrice
No
Larghezza dell\'apparecchio
22,30 mm
Altezza dell\'apparecchio
49,00 mm
Profondità dell\'apparecchio
44,00 mm
Profondità di incasso
34,50 mm

00. Marcatura CE - UE

01. Marchio IMQ - Italia

10. Marchio EAC - EACU

14. Marchio TSE - Turchia

15. Marchio CCC - Cina

19. Certificato NOM - Messico

29. Marchio QCERT - Colombia

31. Marchio TISI - Tailandia

34. Marchio PSE - Giappone

36. Marchio ISI - India

37. Marcatura - Marocco

43. Marchio UKCA - Regno Unito

96. Esperto elettrotecnico

99. Direttiva RAEE

Q.tà minima ordine: 20 NR

Barcode

Barcode Qty 1 NR
8007352459885
1 NR
5,1x2,8x5,3 [cm]
32 [g]
Barcode Qty 20 NR
8007352459892
20 NR
27x11,6x6 [cm]
711,2 [g]
Barcode Qty 120 NR
8007352651272
120 NR
37,5x30x13,5 [cm]
4.620 [g]
