Placca Round 3M grigio atlantic metal - 20683.C09

Pdf
Vimar - 20683.C09 - Placca Round 3M grigio atlantic metal
Vimar - 20683.C09 - Placca Round 3M grigio atlantic metal
20683.C09

Eikon / Placche / Placca Round metallo

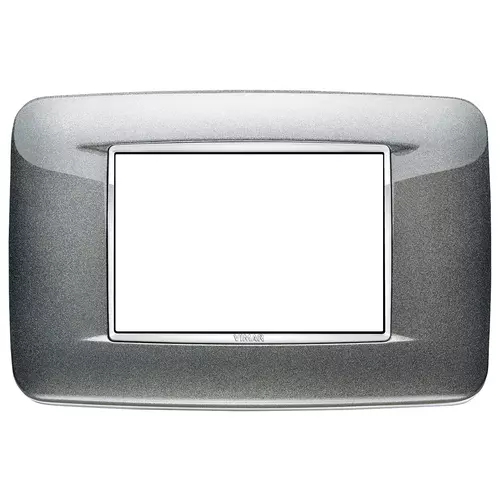

Placca Round 3M grigio atlantic metal
Placca Round 3 moduli, metallo, grigio atlantic metal, cornice cromata

Stato prodotto
2 - Prod. in eliminaz.

Video

Disegni

vista ingombri art. 20683.C09
PNG DXF
vista posteriore art. 20683.C09
PNG DXF
vista 3D art. 20683.C09
PNG DXF
Gruppo
gamme di interruttori/connettori per impianti
Classe
Placca
Numero di unità
3
Direzione di montaggio
orizzontale e verticale
Numero di unità orizzontali
3
Numero di unità verticali
1
Numero dei moduli in orizzontale (per costruzione modulare)
3
Numero dei moduli in verticale (per costruzione modulare)
1
Numero di elementi di commutazione
0
Con cornice di montaggio
Sì
Adatto per scatola di canale sotterraneo
Sì
Adatto per canale da incasso per apparecchi
Sì
Adatto per installazione a incasso
Sì
Casella di testo/superficie di marcatura
Sì
Materiale
metallo
Qualità del materiale
altri
Senza alogeni
Sì
Trattamento superficie
verniciato
Tipo superficie
brillante
Colore
grigio
Codice RAL (simile)
7043
Trasparente
No
Con coperchio a cerniera
No
Grado di protezione (IP)
IP00
Tipo di fissaggio
fissaggio a morsetto
Larghezza
120,00 mm
Altezza
80,00 mm
Profondità
9,00 mm
Larghezza di montaggio
120,00 mm
Altezza della parte incassata
80,00 mm
Diametro del foro (apertura)
0 mm

37. Marcatura - Marocco

Q.tà minima ordine: 5 NR

Barcode

Barcode Qty 1 NR
8007352477636
1 NR
12,75x9,5x1,6 [cm]
92,7 [g]
Barcode Qty 5 NR
8007352477643
5 NR
13,6x10,2x10,2 [cm]
510,4 [g]
