Placca Round 3M ciliegio americano - 20683.C36

Pdf
Vimar - 20683.C36 - Placca Round 3M ciliegio americano
Vimar - 20683.C36 - Placca Round 3M ciliegio americano

20683.C36
Serie civili / Serie civili tradizionali / EIKON / Placche

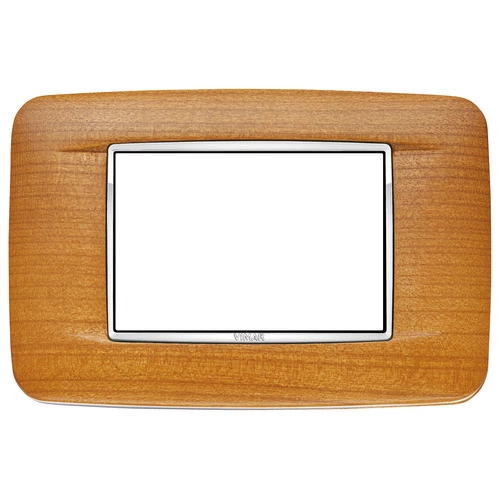

Placca Round 3M ciliegio americano
Placca Round 3 moduli, legno naturale Wood e cornice cromata, ciliegio americano

Stato prodotto
2 - Prod. in eliminaz.

Video

Disegni

vista ingombri art. 20683.C36
PNG DXF
vista posteriore art. 20683.C36
PNG DXF
vista 3D art. 20683.C36
PNG DXF
Gruppo
Dispositivi di commutazione domestici
Classe
Placca
Numero di unità
3
Direzione di montaggio
Orizzontale e verticale
Numero di unità orizzontali
3
Numero di unità verticali
1
Numero dei moduli in orizzontale (per costruzione modulare)
3
Numero dei moduli in verticale (per costruzione modulare)
1
Con cornice di montaggio
Sì
Adatto per scatola di canale sotterraneo
Sì
Adatto per canale da incasso per apparecchi
Sì
Adatto per installazione ad incasso
Sì
Casella di testo/superficie di marcatura
Sì
Materiale
Legno
Qualità del materiale
Altro
Senza alogeni
Sì
Protezione della superficie
Non trattato
Tipo superficie
Opaco
Colore
Legno
Codice RAL (simile)
8003
Trasparente
No
Con coperchio a cerniera
No
Grado di protezione (IP)
IP00
Tipo di fissaggio
Fissaggio a morsetto
Larghezza
120,00 mm
Altezza
80,00 mm
Profondità
9,00 mm
Larghezza di montaggio
120,00 mm
Altezza della parte incassata
80,00 mm
Diametro del foro (apertura)
0 mm
Q.tà minima ordine: 5 NR

Barcode

Barcode Qty 1 NR
8007352477469
1 NR
12,75x9,5x1,6 [cm]
43,3 [g]
Barcode Qty 5 NR
8007352477476
5 NR
13,6x10,2x10,2 [cm]
264,3 [g]
