Placca Round 4M inox naturale spazz. - 20684.C91

Pdf
Vimar - 20684.C91 - Placca Round 4M inox naturale spazz.
Vimar - 20684.C91 - Placca Round 4M inox naturale spazz.
20684.C91

Eikon / Placche / Placca Round inox

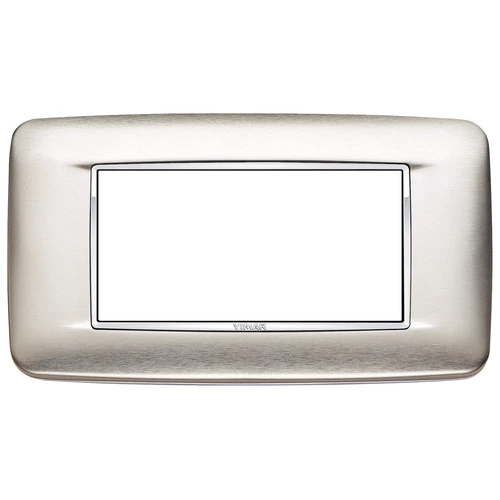

Placca Round 4M inox naturale spazz.
Placca Round 4 moduli, acciaio e cornice cromata, naturale spazzolato

Stato prodotto
2 - Prod. in eliminaz.

Video

Disegni

vista ingombri art. 20684.C91
PNG DXF
vista posteriore art. 20684.C91
PNG DXF
vista 3D art. 20684.C91
PNG DXF
Gruppo
gamme di interruttori/connettori per impianti
Classe
Placca
Numero di unità
4
Direzione di montaggio
orizzontale e verticale
Numero di unità orizzontali
4
Numero di unità verticali
1
Numero dei moduli in orizzontale (per costruzione modulare)
4
Numero dei moduli in verticale (per costruzione modulare)
1
Numero di elementi di commutazione
0
Con cornice di montaggio
Sì
Adatto per scatola di canale sotterraneo
Sì
Adatto per canale da incasso per apparecchi
Sì
Adatto per installazione a incasso
Sì
Casella di testo/superficie di marcatura
Sì
Materiale
metallo
Qualità del materiale
acciaio inox
Senza alogeni
Sì
Trattamento superficie
spazzolato
Tipo superficie
opaco
Colore
acciaio inox
Codice RAL (simile)
9006
Trasparente
No
Con coperchio a cerniera
No
Grado di protezione (IP)
IP00
Tipo di fissaggio
fissaggio a morsetto
Larghezza
142,50 mm
Altezza
80,00 mm
Profondità
9,00 mm
Larghezza di montaggio
142,50 mm
Altezza della parte incassata
80,00 mm
Diametro del foro (apertura)
0 mm

37. Marcatura - Marocco

Q.tà minima ordine: 5 NR

Barcode

Barcode Qty 1 NR
8007352476417
1 NR
15x9,3x1,6 [cm]
87,7 [g]
Barcode Qty 5 NR
8007352476424
5 NR
15,8x9,7x10 [cm]
491 [g]
