Scatola da tavolo 4M bianco - 30784.B

Pdf
Vimar - 30784.B - Scatola da tavolo 4M bianco
Vimar - 30784.B - Scatola da tavolo 4M bianco

30784.B
Infrastruttura di impianto / Contenitori e centralini / Scatole portafrutto / Da tavolo

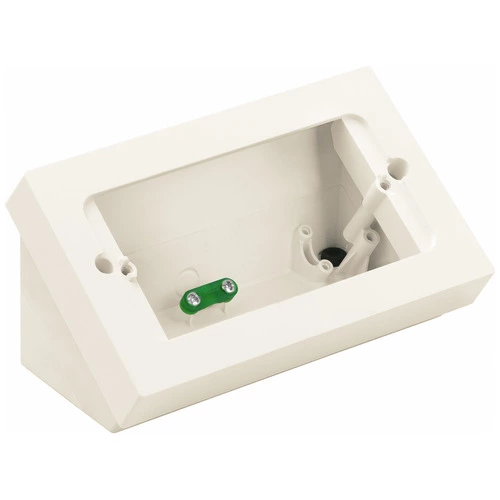

Scatola da tavolo 4M bianco
Scatola inclinata da tavolo, con altezza variabile, per installazione di 4 moduli, bianco. Nella versione ribassata sono installabili frutti con profondità massima 32 mm. Ruotando il coperchio la profondità massima passa a 44 mm. Non è installabile la presa di corrente con USB, 30210.USB. Da completare con supporto e placca.

Stato prodotto
3 - Prod. gestito

Istruzioni, Manuali, Documentazione

Video

Disegni

vista ingombri art. 30784.B
PNG DXF
vista posteriore art. 30784.B
PNG DXF
vista 3D art. 30784.B
PNG DXF
Gruppo
Dispositivi di commutazione domestici
Classe
Cassetta portafrutti a parete
Composizione
Altro
Adatto per i programmi d'installazione d'interruttori modulari
Sì
Numero moduli da frutto
4
Numero di unità
4
Direzione di montaggio
Orizzontale
Forma
Rettangolare
Dispositivo desktop
Sì
Materiale
Plastica
Qualità del materiale
Materiale termoplastico
Senza alogeni
Sì
Protezione della superficie
Non trattato
Tipo superficie
Opaco
Colore
Bianco
Codice RAL (simile)
9016
Trasparente
No
Con telaio di copertura
No
Montaggio su canalina
No
Con entrata del canale
No
Con cavo in ingresso
Sì
Con entrata per premistoppa
No
Con ingresso tubo di installazione
No
Antiurto
Sì
Grado di protezione (IP)
IP20
Larghezza
147,9 mm
Altezza
67,5 mm
Profondità
83,1 mm
Larghezza dell'apparecchio
147,90 mm
Altezza dell'apparecchio
67,50 mm
Profondità dell'apparecchio
83,10 mm
Conforme a BS 4662
No

00. Marcatura CE - UE

01. Marchio IMQ - Italia

43. Marchio UKCA - Regno Unito

96. Esperto elettrotecnico

Q.tà minima ordine: 8 NR

Barcode

Barcode Qty 1 NR
8007352715967
1 NR
15x7x8,5 [cm]
191,7 [g]
Barcode Qty 8 NR
8007352715974
8 NR
35x29,8x9,2 [cm]
1.720,6 [g]
