K40946
ELVOX Videocitofonia / Altri sistemi videocitofonici / Video / KIT video

KIT Video 7in TS WiFi 2F alim.multispina

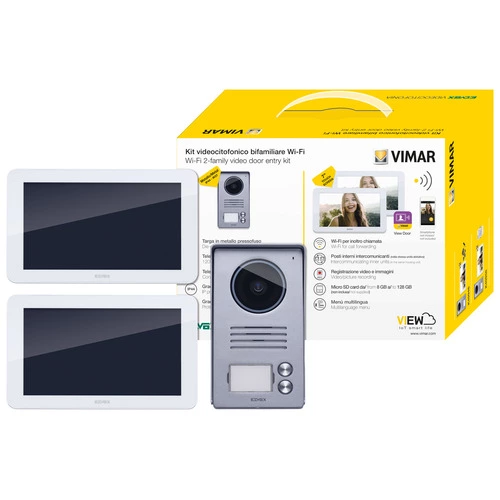

Kit videocitofonico da parete contenente 2 videocitofoni touch screen vivavoce Wi-Fi a colori LCD 7 in, 1 targa audiovideo 2 pulsanti con cornice parapioggia, 2 alimentatori 24 Vdc 1 A con spine intercambiabili standard Europeo, British, Americano ed Australiano, completo di staffe per il fissaggio a parete

  • I kit sono pronti all’uso, non richiedono una programmazione particolare, è sufficiente collegare i dispositivi con soli 2 fili; distanza massima tra targa e l’ultimo monitor: fino 100 m con 1 mm2
  • Espandibili: è possibile l’estensione del sistema collegando fino a 3 monitor per ogni unità abitativa e 2 targhe esterne
  • Intercomunicanti: è possibile la chiamata e la conversazione tra monitor installati all’interno della stessa unità abitativa
  • Alimentazione multispina: i monitor sono alimentati da alimentatori multispina standard europeo, inglese, americano e australiano

Stato prodotto
3 - Prod. gestito

Istruzioni, Manuali, Documentazione

Gruppo
Tecnologie di comunicazione/componenti e sistemi
Classe
Kit Citofonico
Con video
Numero di posti interni
2
Numero di posti esterni
1
Tecnica di installazione
A 2 fili
Tipi di montaggio posti interni
A parete
Colore del posto interno
Bianco
Tipi di montaggio posti esterni
A parete
Materiale posti esterni
Alluminio
Colore del posto esterno
Grigio
Espandibile a numero max. di stazioni interne
2
Espandibile a max. numero stazioni esterne
2
Sistema d’immagine
PAL
Connessione possibile con lo smartphone / remoto
Comunicazione interna
Viva voce
Con funzione giorno/notte
No
Funzione PTZ (pan / tilt / zoom)
No
Con funzione memoria
Diagonale schermo
177,80 mm
Diagonale schermo in pollici
70
Videocamera regolabile manualmente
No
Funzione di teleloop

19. Certificato NOM - Messico

35. Marchio RCM - Australia

37. Marcatura CMIM - Marocco

92. RoHS UAE

Q.tà minima ordine: 1 NR

Barcode

Barcode Qty 1 NR
8013406309471
1 NR
27x13,5x20,5 [cm]
1.939 [g]
Barcode Qty 4 NR
8013406310835
4 NR
56x29x24 [cm]
8.436 [g]
Domanda: Posso sostituire l’alimentatore a spina in dotazione con uno da barra DIN?
Risposta: Certamente, può utilizzare l’art. 40103 vendo cura di prevederne uno per monitor.
Domanda: Ho la conferma acustica in targa quando eseguo una chiamata?
Risposta: In targa si sente la suoneria a conferma acustica dell'avvenuta chiamata, qualora non fosse udibile serve verificare che la regolazione del volume dell’altoparlante in targa non sia stato azzerato.
Domanda: Posso aprire il cancelletto (o eseguire i comandi di attuazione) con monito spento?
Risposta: No, per comandare le attuazioni è necessario che ci sia una chiamata da targa o in alternativa l'autoaccensione del monitor.
Domanda: È possibile collegare un pulsante esterno per il comando della elettroserratura (apertura cancelletto)?
Risposta: No, non è prevista questa funzione.
Domanda: È possibile collegare una suoneria supplementare?
Risposta: No, non è prevista questa funzione.
Domanda: È modificabile il numero di cicli della suoneria in fase di chiamata?
Risposta: No, il numero di cicli non è modificabile, può si possono modificare il volume e la melodia (tra le 6 selezionabili).
Domanda: È possibile collegare al KIT dei normali citofoni?
Risposta: No, non è prevista questa funzione.
Domanda: Quali sono le misure della staffa di fissaggio del monitor?
Risposta: La staffa per il fissaggio del monitor interno presenta le seguenti misure 9,6 cm per 5,6 cm
Domanda: È possibile inserire una telecamera esterna?
Risposta: Si è possibile una Telecamera TVCC (optional) installabile ai terminali CCTV e GND del posto esterno Il codice Vimar è 46CAM.136B.8 Lunghezza massima del cavo: 100 m con Cavo SYV75-3 / RG59
Domanda: Che cavo devo usare per il collegamento?
Risposta: Il cavo da stendere per i collegamenti è legato alle distanze. In base alle distanze da coprire tra la targa esterna più lontana e l'ultimo videocitofono interno va identificata la sezione del cavo in particolare: Sezione minima conduttori fino a 50m • 0.75 mm2 Sezione minima conduttori fino a 100m •1 mm2 Non è possibile coprire distanze superiori ai 100 m Lunghezza massima del cavo per comando elettroserratura e comando con contatto pulito: 30 m.
Domanda: A che altezza va installata la targa esterna?
Risposta: La maggior prestazione è garantita con l’installazione della targa ad una altezza di 1,6 mt circa.
Domanda: È possibile consultare le telecamere esterne collegate al KIT senza che ci sia una chiamata in targa?
Risposta: Si, basta eseguire l'autoaccensione del monitor e la telecamera può essere consultata da monitor seguendo la sequenza di consultazione (sia in chiamata da targa che in autoaccensione) che è: -CAM1 (telecamera targa 1)-TVCC1 (telecamera optzionale 1) -CAM2 (telecamera targa 2)-TVCC2 (telecamera optzionale 2).La sequenza di visualizzazione delle telecamere delle targhe o delle telecamere esterne il comando viene fatto tramite il monitor.Tale sequenza non è modificabile quindi la prima immagine visualizzata resta quella della targa.
