Scatola derivazione incasso 116x92x50mm - V70002

Pdf
Vimar - V70002 - Scatola derivazione incasso 116x92x50mm
Vimar - V70002 - Scatola derivazione incasso 116x92x50mm

V70002
Infrastruttura di impianto / Contenitori e centralini / Scatole di derivazione / Da incasso

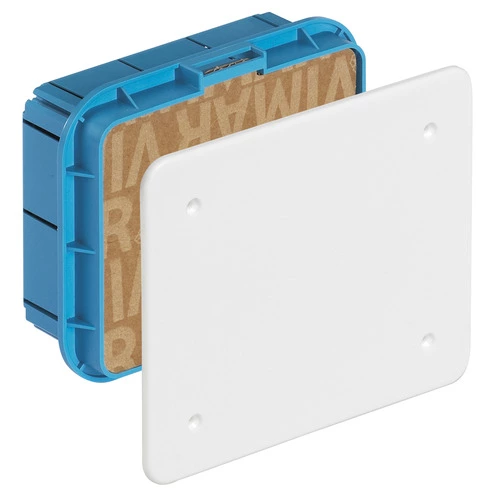

Scatola derivazione incasso 116x92x50mm
Scatola di derivazione da incasso (GW 650 °C) con coperchio bianco e viti di fissaggio. Dimensioni 116x92x50 mm

Stato prodotto
3 - Prod. gestito

Disegni

vista ingombri art. V70002
PNG DXF
vista posteriore art. V70002
PNG DXF
vista 3D art. V70002
PNG DXF
Gruppo
Materiale di connessione (elettrotecnico)
Classe
Scatole derivazione incasso per montaggio a parete
Tipo di montaggio
Incassato
Forma
Rettangolare
Tipologia costruttiva
Cassetta/scatola di giunzione per apparecchi
Tipologia
Altro
Equipaggiato di anello girevole
No
Accoppiabile
Sì
Attrezzatura
Senza
Diametro
0 mm
Lunghezza
116,00 mm
Larghezza
142,00 mm
Profondità
0,00 - 50,00 mm
Profondità interna
50,00 mm
Per numero di inserti apparecchi
0
Fissaggio degli apparecchi
Allargare
Con viti
No
Passaggio scatola tramite foro sfondabile
Sì
Passaggio scatola tramite membrana di tenuta
No
Passaggio scatola tramite raccordi per tubo
No
Passaggio scatola tramite membrana graduata
No
Per diametro del tubo
Altro
Bloccaggio del tubo
No
Bloccaggio tubo opzionale
No
Inserimento dal retro
Sì
Numero di ingressi
12
Numero di manicotti in dotazione
0
Materiale
Plastica
Senza alogeni
Sì
Protezione della superficie
Non trattato
Colore
Blu
Grado di protezione (IP)
IP00
Esecuzione coperchio
Coperchio a diaframma cieco
Coperchio trasparente
No
Fissaggio del coperchio
Avvitato
Piombabile
No
Integrità del circuito
Senza
Con schermatura
No
Ermetico al vento
No
Sezione max. del conduttore
0
Numero di poli del morsetto
0
Morsetto fissato in posizione
No
Fissaggio del gancio portalampada
No
Raccordo
Senza
Applicazione speciale
Senza

00. Marcatura CE - UE

01. Marchio IMQ - Italia

50. Product Environm. Profile

96. Esperto elettrotecnico

Q.tà minima ordine: 1 NR

Barcode

Barcode Qty 1 NR
8007352082007
1 NR
14,2x11,8x5,5 [cm]
97 [g]
Barcode Qty 70 NR
8007352115590
70 NR
59x38,5x30 [cm]
7.628,67 [g]
Barcode Qty 1.680 NR
8007352352490
1.680 NR
80x120x193 [cm]
185.000 [g]
