Scatola derivazione incasso 287x154x70mm - V70007

Pdf
V70007

Contenitori e scatole / Scatole di derivazione da incasso / Scatole

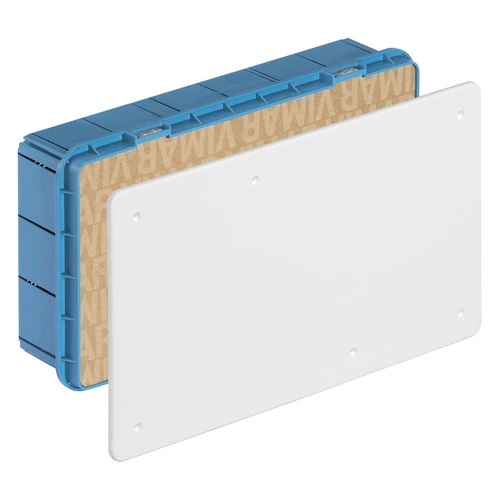

Scatola derivazione incasso 287x154x70mm
Scatola di derivazione da incasso (GW 650 °C) con coperchio bianco e viti di fissaggio. Dimensioni 287x154x70 mm

Stato prodotto
3 - Prod. gestito

Potrebbe interessarti anche

Disegni

Gruppo
materiale di connessione
Classe
Scatole derivazione incasso per montaggio a parete
Tipo di montaggio
incassato
Forma
rettangolare
Tipologia costruttiva
cassetta/scatola di giunzione per apparecchi
Tipologia
altri
Equipaggiato di anello girevole
No
Accoppiabile
Attrezzatura
senza
Diametro
0 mm
Lunghezza
287,00 mm
Larghezza
312,00 mm
Profondità
0,00 - 70,00 mm
Profondità interna
70,00 mm
Per numero di inserti apparecchi
0
Fissaggio degli apparecchi
allargare
Con viti
No
Passaggio scatola tramite foro sfondabile
Passaggio scatola tramite membrana di tenuta
No
Passaggio scatola tramite raccordi per tubo
No
Passaggio scatola tramite membrana graduata
No
Per diametro del tubo
altri
Bloccaggio del tubo
No
Bloccaggio tubo opzionale
No
Inserimento dal retro
Numero di ingressi
30
Numero di manicotti in dotazione
0
Materiale
plastica
Senza alogeni
Trattamento superficie
non trattato
Colore
blu
Grado di protezione (IP)
IP00
Esecuzione coperchio
coperchio a diaframma cieco
Coperchio trasparente
No
Fissaggio del coperchio
avvitato
Piombabile
No
Integrità del circuito
senza
Con schermatura
No
Ermetico al vento
No
Sezione max. del conduttore
0
Numero di poli del morsetto
0
Morsetto fissato in posizione
No
Fissaggio del gancio portalampada
No
Raccordo
senza
Con piastrine per chiodatura
No
Applicazione speciale
senza

00. Marcatura CE - UE

37. Marcatura - Marocco

Q.tà minima ordine: 6 NR

Barcode

Barcode Qty 1 NR
8007352082052
1 NR
31,2x13,9x7,5 [cm]
360,53 [g]
Barcode Qty 19 NR
8007352115644
19 NR
59x39x44 [cm]
7.834,67 [g]
Barcode Qty 304 NR
8007352308640
304 NR
80x120x190 [cm]
131.000 [g]
