Scatola incasso rettang. 3M azzurro - 0RV71303

Pdf
0RV71303

Contenitori e scatole / Scatole da incasso / Per pareti in muratura

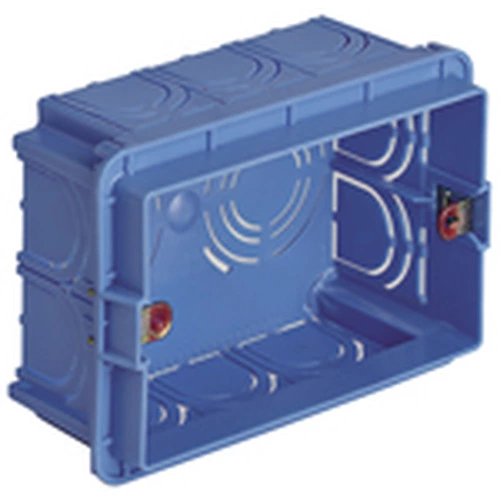

Scatola incasso rettang. 3M azzurro
Scatola da incasso rettangolare unificata 3 moduli (GW 650 °C), per pareti in muratura, azzurro

  • Ampio spazio per il cablaggio interno
  • Prefratture predisposte per l’inserimento di tubi di diversa sezione
  • Cremagliera per fissaggio separatore (brevettata)
  • Squadrette per il fissaggio delle viti dei supporti con trattamento di zincatura e copertura in parafina per impedire l'occlusione del filetto durante l'installazione e favorire l'avvitamento
  • Accessori disponibili: coperchi paramalta e coperchi estetici

Stato prodotto
3 - Prod. gestito

Gruppo
materiale di connessione
Classe
Scatole derivazione incasso per montaggio a parete
Tipo di montaggio
incassato
Forma
rettangolare
Tipologia costruttiva
cassetta/scatola di giunzione per apparecchi
Tipologia
altri
Equipaggiato di anello girevole
No
Accoppiabile
Attrezzatura
senza
Diametro
0 mm
Lunghezza
59,00 mm
Larghezza
96,00 mm
Profondità
0,00 - 49,80 mm
Profondità interna
50,00 mm
Per numero di inserti apparecchi
3
Fissaggio degli apparecchi
avvitare
Con viti
No
Passaggio scatola tramite foro sfondabile
Passaggio scatola tramite membrana di tenuta
No
Passaggio scatola tramite raccordi per tubo
No
Passaggio scatola tramite membrana graduata
No
Per diametro del tubo
20/25 mm
Bloccaggio del tubo
No
Bloccaggio tubo opzionale
No
Inserimento dal retro
Numero di ingressi
12
Numero di manicotti in dotazione
0
Materiale
plastica
Senza alogeni
Trattamento superficie
non trattato
Colore
blu
Grado di protezione (IP)
IP00
Esecuzione coperchio
senza
Coperchio trasparente
No
Fissaggio del coperchio
avvitato
Piombabile
No
Integrità del circuito
senza
Con schermatura
No
Ermetico al vento
No
Sezione max. del conduttore
0
Numero di poli del morsetto
0
Morsetto fissato in posizione
No
Fissaggio del gancio portalampada
No
Raccordo
senza
Con piastrine per chiodatura
No
Applicazione speciale
senza
Q.tà minima ordine: 15 NR

Barcode

Barcode Qty 1 NR
8007352366411
1 NR
10,74x7,44x5,13 [cm]
33,23 [g]
Barcode Qty 15 NR
8007352366428
15 NR
54x10,7x7,5 [cm]
498,5 [g]
Barcode Qty 300 NR
8007352366435
300 NR
59x39x44 [cm]
10.950 [g]
