Scatola incasso rettang. 3M azzurro 15pz - 0TV71303

Pdf
Vimar - 0TV71303 - Scatola incasso rettang. 3M azzurro 15pz
Vimar - 0TV71303 - Scatola incasso rettang. 3M azzurro 15pz

0TV71303
Infrastruttura di impianto / Contenitori e centralini / Scatole portafrutto / Da incasso

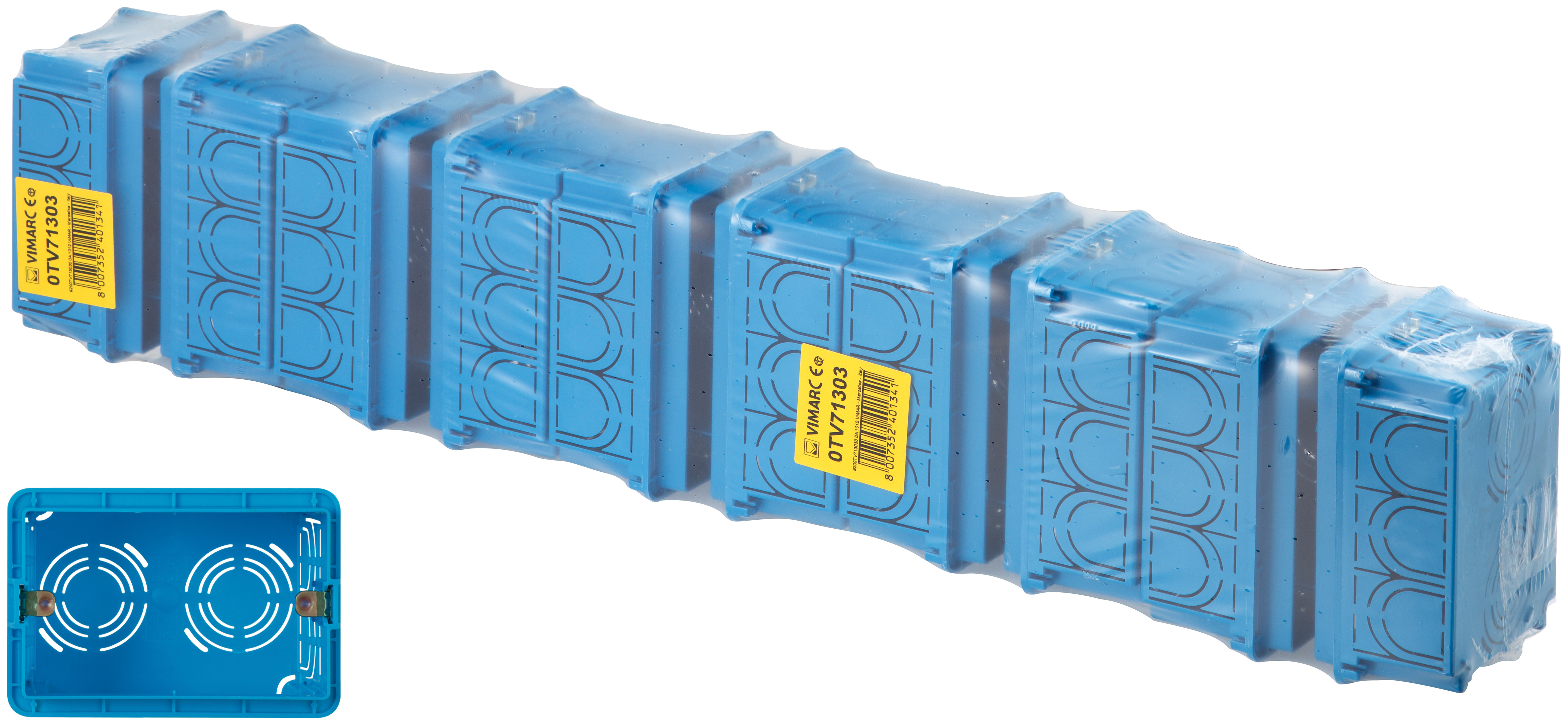

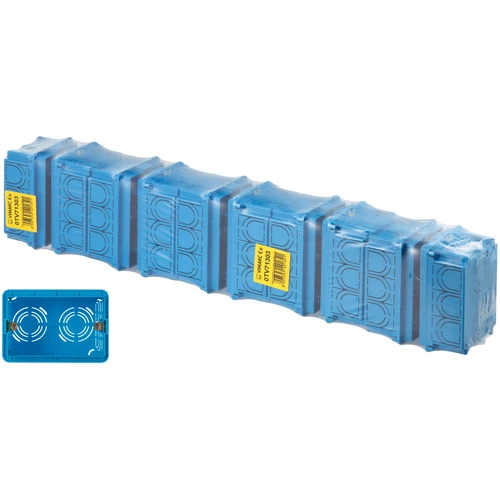

Scatola incasso rettang. 3M azzurro 15pz
Scatola da incasso rettangolare unificata 3 moduli (GW 650 C), per pareti in muratura, azzurro, 15 pezzi

  • Ampio spazio per il cablaggio interno
  • Prefratture predisposte per l’inserimento di tubi di diversa sezione
  • Cremagliera per fissaggio separatore (brevettata)
  • Squadrette per il fissaggio delle viti dei supporti con trattamento di zincatura e copertura in parafina per impedire l'occlusione del filetto durante l'installazione e favorire l'avvitamento
  • Accessori disponibili: coperchi paramalta e coperchi estetici

Stato prodotto
3 - Prod. gestito

Gruppo
Materiale di connessione (elettrotecnico)
Classe
Scatole derivazione incasso per montaggio a parete
Tipo di montaggio
Incassato
Forma
Rettangolare
Tipologia costruttiva
Cassetta/scatola di giunzione per apparecchi
Tipologia
Altro
Equipaggiato di anello girevole
No
Accoppiabile
Sì
Attrezzatura
Senza
Diametro
0 mm
Lunghezza
59,00 mm
Larghezza
96,00 mm
Profondità
0,00 - 49,80 mm
Profondità interna
50,00 mm
Per numero di inserti apparecchi
3
Fissaggio degli apparecchi
Avvitare
Con viti
No
Passaggio scatola tramite foro sfondabile
Sì
Passaggio scatola tramite membrana di tenuta
No
Passaggio scatola tramite raccordi per tubo
No
Passaggio scatola tramite membrana graduata
No
Per diametro del tubo
20/25 mm
Bloccaggio del tubo
No
Bloccaggio tubo opzionale
No
Inserimento dal retro
Sì
Numero di ingressi
12
Numero di manicotti in dotazione
0
Materiale
Plastica
Senza alogeni
Sì
Protezione della superficie
Non trattato
Colore
Blu
Grado di protezione (IP)
IP00
Esecuzione coperchio
Senza
Coperchio trasparente
No
Fissaggio del coperchio
Avvitato
Piombabile
No
Integrità del circuito
Senza
Con schermatura
No
Ermetico al vento
No
Sezione max. del conduttore
0
Numero di poli del morsetto
0
Morsetto fissato in posizione
No
Fissaggio del gancio portalampada
No
Raccordo
Senza
Applicazione speciale
Senza

00. Marcatura CE - UE

01. Marchio IMQ - Italia

43. Marchio UKCA - Regno Unito

96. Esperto elettrotecnico

Q.tà minima ordine: 20 NR

Barcode

Barcode Qty 1 NR
8007352401341
1 NR
54x10,7x7,5 [cm]
484 [g]
Barcode Qty 20 NR
8007352401358
20 NR
59x39x44 [cm]
11.680 [g]
Barcode Qty 160 NR
8007352588448
160 NR
120x80x105 [cm]
92.280 [g]
