Placca Classica 4M bianco brillante - 16744.01

Pdf
Vimar - 16744.01 - Placca Classica 4M bianco brillante
Vimar - 16744.01 - Placca Classica 4M bianco brillante
16744.01

Idea / Placche / Placca Classica tecnopolimero

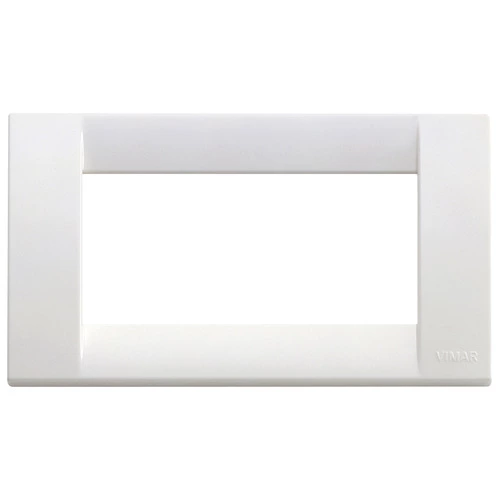

Placca Classica 4M bianco brillante
Placca Classica 4 moduli, tecnopolimero, bianco brillante

Stato prodotto
3 - Prod. gestito

Video

Disegni

vista ingombri art. 16744.01
PNG DXF
vista posteriore art. 16744.01
PNG DXF
vista 3D art. 16744.01
PNG DXF
Gruppo
gamme di interruttori/connettori per impianti
Classe
Placca
Numero di unità
4
Direzione di montaggio
orizzontale e verticale
Numero di unità orizzontali
4
Numero di unità verticali
1
Numero dei moduli in orizzontale (per costruzione modulare)
4
Numero dei moduli in verticale (per costruzione modulare)
1
Numero di elementi di commutazione
0
Con cornice di montaggio
Sì
Adatto per scatola di canale sotterraneo
Sì
Adatto per canale da incasso per apparecchi
Sì
Adatto per installazione a incasso
Sì
Casella di testo/superficie di marcatura
Sì
Materiale
plastica
Qualità del materiale
materiale termoplastico
Senza alogeni
Sì
Trattamento superficie
non trattato
Tipo superficie
brillante
Colore
bianco
Codice RAL (simile)
9016
Trasparente
No
Con coperchio a cerniera
No
Grado di protezione (IP)
IP00
Tipo di fissaggio
fissaggio a morsetto
Larghezza
145,00 mm
Altezza
82,00 mm
Profondità
8,90 mm
Larghezza di montaggio
145,00 mm
Altezza della parte incassata
82,00 mm
Diametro del foro (apertura)
0 mm

00. Marcatura CE - UE

01. Marchio IMQ - Italia

15. Marchio CCC - Cina

37. Marcatura - Marocco

43. Marchio UKCA - Regno Unito

Q.tà minima ordine: 10 NR

Barcode

Barcode Qty 1 NR
8007352032590
1 NR
14,5x8x0,9 [cm]
23,8 [g]
Barcode Qty 10 NR
8007352032651
10 NR
17,1x9,8x9,9 [cm]
274 [g]
Barcode Qty 360 NR
8007352640276
360 NR
59x34,5x32,5 [cm]
10.614 [g]
